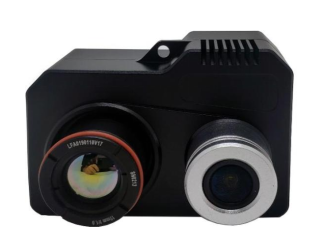

    THLC-DOC高分辨率热成像及可见光双光相机

    THLC-DOC可将各种飞行平台转换为工业工具,扩展了其价值和用途。它是一个强大的热成像和可见光相机,为广泛的高性能商业,工业和公共安全无人机应用而设计。THLC-DOC集成了高性能红外热成像探测器及一部高清彩色相机。THLC-DOC让专业操作员可以捕捉飞行中热成像和可见光的数据。

    全国服务热线:138-1892-7163


    THLC-DOC高分辨率热成像及可见光双光相


    THLC-DOC高分辨率热成像及可见光双光相机

    THLC-DOC可将各种飞行平台转换为工业工具,扩展了其价值和用途。它是一个强大的热成像和可见光相机,为广泛的高性能商业,工业和公共安全无人机应用而设计。THLC-DOC集成了高性能红外热成像探测器及一部高清彩色相机。THLC-DOC让专业操作员可以捕捉飞行中热成像和可见光的数据。

     除了具备优秀的成像性能外,THLC-DOC还可接入GPS信号,这些GPS信息为机载平台创建精确地图和3D模型,提供了所需的重要数据。测温型THLC-DOC可以实时对红外画面进行测温,相机所拍摄的RAW序列也包含有温度信息,可以在拍摄结束后,对所拍摄的红外图像温度分析,适用于电力检测、房屋结构检查、消防指挥等具体应用


    THLC-DOC高分辨率热成像及可见光双光相机

    在坚固的外壳中,安装了高分辨率热像仪和高清可见光相机

    同步捕捉热成像和可见光的视频、图片,提升对每个场景的分析能力。

    同时集成了热成像与可见光双探测器,并可用于记录的机载相机

    9~16VDC宽电压输入

    双光图像的画中画技术可以使拍摄的图像更富有细节

    HDMI视频输出

    集成化的热成像和可见光机同步记录功能

    TF卡同步记录热成像与可见光拍摄的照片、视频以及热成像的无损数字序列。

    相机根据PWM信号同步记录双光照片与视频到TF卡,并可同时记录无损的14bit红外图像序列(RAW格式)

    测温版THLC-DOC所拍摄的RAW序列包含温度信息,可在地面对图片进行温度分析,用于电力巡线、消防检查、遥感测绘等应用

    相机可接收机载GPS数据,作为所拍摄图片的参考,以便后期分析合成地图与3D建模

    灵活、强大的相机控制和配置选项

    多种热成像探测器分辨率和红外镜头可选,为您的任务提供多种选择

    PWM信号可控制相机的功能:热成像调色板切换,开始/停止记录,画中画切换、拍照(具体功能可进行配置)

    可配置型固件模式,使相机随时具备新的功能和特性




    详细参数

    性能

    探测器类型

    非制冷氧化钒微辐射热计

    波段

    8—14um

    可分辨温差

    <50mK

    热成像探测器分辨率

    640 x 512

    红外镜头选项

    13 mm: 38.0° x 30.8°



    19 mm: 26.5° x 21.4°

    红外图像帧率

    30Hz

    可见光相机分辨率

    3840 x 2160

    可见光相机视场角

    56° x 45°

    测温性能

    测量范围

      +/-2C or 2%,在温度区间为-20℃到150℃测量档位

     +/-2C or 2%,在温度区间为0℃到500℃测量档位

    物理特征

    外型尺寸(参考)

    95 x 65 x 64 mm(长度x 高度 x厚度)

    ( 13mm/19mm镜头)

    重量

    332g

    (13mm/19mm镜头)

    图像处理和显示控制

    显示模式

    仅显示红外,仅显示可见光,画中画(红外在可见光中)

    多种方式控制调色板

    PWM信号控制

    惯导(IMU)系统

    GPS卫星定位

     GPS 模块

    其他探测器

    加速度计、陀螺仪、磁力计、气压计 ( 可订制 )

    接口

    附件接口

    电源输入、视频输出、PWM、TTL串口

    输入电压

    9 - 16.0 VDC

    功耗(平均值)

    10W

    遥控控制

    PWM(4通道)

    TF卡存储接口

    2路

    #1 路:记录红外热成像与可见光相机的图像或视频

    #2路:连续记录14bit红外热成像RAW序列

    视频输出

    HDMI输出(1080P)或模拟视频NTSC / PAL制

    安装接口

    1/4”-20 TPI 三脚架接口 (数量 2, 底面)

    环境参数

    操作温度范围

    -20℃ — 50℃

    存储温度范围

    -20℃ — 60℃

    工作海拔

    +3800英尺(约+11580米)
