• 制冷型碲镉汞（MCT）探测器

•  模拟量视频输出接口

•  CamLink和GigE双数字接口

•  满帧帧频：100Hz

•  中波光谱范围：3.7~4.8μm/1.5~5.2μm

•  长波光谱范围：7.7~9.5μm

主机

•  CamLink和GigE双数字接口

•  满帧帧频：100Hz

•  中波光谱范围：3.7~4.8μm/1.5~5.2μm

 长波光谱范围：7.7~9.5μm

红外镜头

•  标准、广角、长焦、显微镜头等

 多视场或连续变焦镜头

红外光谱轮

•  多孔位光谱滤镜轮

•  多样化的光谱滤片（窄带滤片、宽通滤片、高温滤片等）

 支持用户自行拆卸/安装特殊滤片

温度标定

• 高温标定可至2000℃

特殊量程标定

内置内存器

•  实现红外热图高速存储

 最高可支持512GB

类型

焦距

极小聚焦距离

视场

空间分辨率

标准镜头

25mm

0.3m

(21.7×17.5)°

0.59mrad

广角镜头

12mm

0.1m

(45×36.6)°

1.2mrad

长焦镜头

50mm

1.0m

(10.9×8.9)°

0.3mrad

长焦镜头

100mm

2.0m

(5.5×4.4)°

0.15mrad

长焦镜头

200mm

4.0m

(2.9×2.2)°

0.08mrad

微距镜头

0.5x

400mm

(19.2×15.4)°

30μm

显微镜头

1.0x

36mm

(9.6×7.7)°

15μm

显微镜头

1.0x

100mm

(9.6×7.7)°

15μm

显微镜头

5.0x

20mm

(1.92×1.54)°

3μm

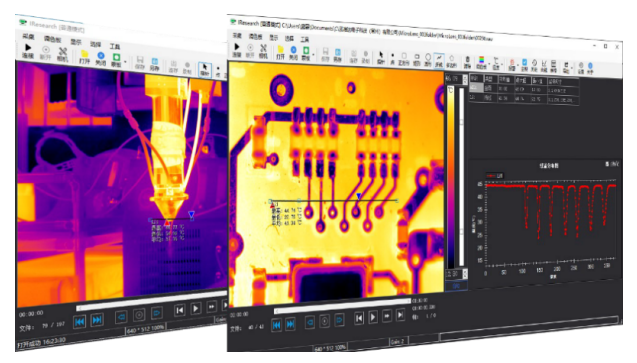

IResearch 2.0系列红外软件旨在服务于使用

中/长波红外热像仪的广大科研用户，让红外热

像仪能够更高效的实现实时成像、自动增益、热

图采集、数据图形化分析。

简洁的UI界面设计、人性化的菜单布局，强大

的分析处理功能，将成为工业、电力、边防海事、

科研院所等红外领域的优选应用工具。

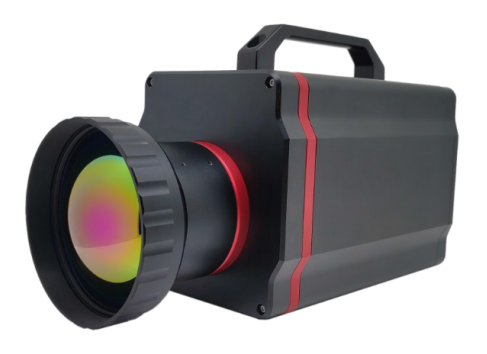

型号

THLC-615MW

THLC-615BB

THLC-615LW

性能参数

探测器类型

制冷型 MCT

探测器分辨率

640x512像素

探测器像元间距

15μm

波长范围

3.7~4.8μm

1.5-5.2μm

7.7-9.5μm

热灵敏度

＜20mK

＜22mK

制冷方式和时间

斯特林制冷 <7 分钟

温度量程

-10~1200℃（可扩展至2000℃）

动态范围

14bit

测温精度

±2℃或±2%

F数

F2/F4

F2

图像处理

热图增益控制

自动/手动

视频细节增强

自动，多级可调

坏像素检测与替换

自动

非均匀性校正

1 点/2 点

满帧帧频

100Hz

图像极性设置

白热/黑热

视频图像翻转

垂直翻转，水平翻转

十字叉显示功能

支持

数字变倍

2X/4X

调焦方式

手动

红外光谱轮

5孔位，标准1英寸滤光片

调色板

12种可选择

输入/输出接口

数字接口

CamLink ,GigE

模拟视频输出

BNC

外同步输入

差分信号 3.3V

串口控制

RS232/RS422

内置内存

512GB(选配)

电源参数

输入电压范围

标准24±2VDC

功耗

≤20W（25℃,24VDC ）

环境参数

工作温度/储存温度

-40℃~+60℃/-50℃~+70℃

随机振动

5 to 500Hz , 2.1gRMS ; 30min/轴 ; 3 轴

冲击

30g , 11ms , 半正弦 , 正反向各 3 次/轴 ; 3 轴

尺寸、重置

≤310×135×180mm/≤4.5Kg（含标准镜头）
