GNET600系列便携型动态数据采集系统
GNET600系列的动态应变,振动综合采集系统，是美国GUMI公司出品的新型一代的便携式小型经济型动态数据采集系统
全国服务热线：138-1892-7163
GNET600系列便携型动态数据采集系统
GNET600系列的动态应变,振动综合采集系统，是美国GUMI公司出品的新型一代的便携式小型经济型动态数据采集系统。
● 系统组成简单，只需连接几根线缆即可开始测试，无需其他外置模块
● USB连接线缆同时供电和通讯
● 内置桥盒，支持桥路：1/4桥（120、350Ω）、半桥、全桥
● 支持多种采集信号：应变片、应变式传感器、加速度传感器、直流电压/电流、温度传感器（热电偶、铂电阻）、电位计式传感器，数字信号

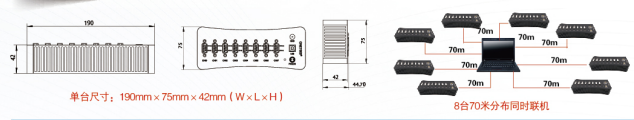

体积小巧，可分散和组合使用，可 8台70米间距分布测量,适合土木，机械结构现场中低应变,振动动态测量
功能强大，除应变测量、振动以外，同时可测几乎所有常用的传感器类型，为现代科研多样化的测试要求提供方便
系统组成简单，安装方便，USB供电，无须外供电、信号输入端为应变测试等信号特制接口，可焊可压紧连结
软件功能多样：除自配软件以外，可支持多种软件开发
支持Excel、LABVIEW、DASYLab、 MATLAB、Origin、C&Visual BASIC等开发语言
部分典型用户
同济大学，浙江大学，合肥工业大学，浙江理工，哈尔滨工业大学，上海大学，上海交大，北京林业大学
中国机械研究总院，昆明机床，上海中发，同济汽车研究院，清华大学,中船重工第七0二研究所
系统规格：
| 系统型号 |
|
|
|
GNET600（隔离型） |
||
| 可测信号 |
应变片、应变式传感器、加速度传感器、直流电压/电流、温度传感器（热电偶、铂电阻）、电位计式传感器，数字信号 |
|
| 应变量程 |
±6000με/±12000με/±24000με/±48000με |
|
| 精度 |
0.2%±3με@2000uε0.5%±3με@5000uε |
|
| 最高分辨率 |
0.1uε@3000uε |
|
| 支持桥路 |
1/4桥（120和350Ω）、1/2桥、全桥 |
|
| 通讯接口 | USB | 外供电：DC 12V(4-7通道） |
| 延长距离 |
高速70m（通过USB转网线） |
|
| 扩展能力 |
64通道 |
|
|
采样频率 |
应变总采样率：2kHz；电压总采用率：最高33KHz |
|
|
采样方式 |
循环采样 | |
| 配套软件 |
IW采集记录软件,支持VB,VC,Labview,C,C++开发 |
|
| 计算功能 |
校正系数等的乘法运算 可进行测量值的物理量变换、技术和补偿 |
|
| 数据存储 |
电脑硬盘实时存储可设置存储大小，多个文件存储，导出EXCEL,CSV,TEXT ,ASCII数据格式 |
|
| 传感器供电 |
3.3VDC、5V DC、±12V DC |
|
| 稳定性 |
时漂3με@±5000με量程，25℃，24小时 |
|
| 具体规格 |
见主机与采集卡部分 |
|
采集参数
|
|
模拟通道数 |
8（差分）/16（单端） |
||
|
|
可测信号 |
应变片、应变片式传感器、直流输出加速度传感器、直流电压、直流电流、温度传感器（热电偶、铂电阻）、电位计式传感器 |
||
|
|
数字通道 |
4个，功能计数与内/外触发 |
||
|
|
模拟输出通道 |
2个，用于外触发 |
||
|
|
应变测量 | |||
|
|
通道数 | 8 | 供桥电压 |
3.3V DC |
|
|
支持桥路 |
1/4桥（120欧姆）、1/2桥、全桥 |
||
|
|
采样频率 |
200Hz/通道（应变） |
||
|
|
应变系数 |
默认2.00（可在软件通道设置里进行设置） |
||
|
|
测量范围 |
±6000uε/±12000με/±24000με/±48000με |
||
|
|
分辨率 |
0.1με@±6000με；0.2με@±6000με； 0.5με@±24000με；1με@±48000με |
||
|
|
精度 |
0.2%±3με@2000uε；0.5%±3με@5000uε |
||
|
|
电压测量 | |||
|
|
通道数 |
8（差分）/16（单端） |
||
|
|
总采样频率 |
33kHz@±10V/±5V；25kHz@±1.2V；3.5kHz@±80mV/±20mV |
||
|
|
非线性 |
0.1%@±5V |
||
|
|
测量范围、分辨率、精度 |
|||
|
|
测量范围 | 分辨能力 | 测量范围 | 分辨能力 |
|
|
±10V |
0.6μV |
±80mV |
0.005μV |
|
|
±5V |
0.3μV |
±20mV |
0.0012μV |
|
|
电流测量 | |||
|
|
通道数 | 8 | 总采样频率 |
24.7kHz |
|
|
测量范围、分辨率、精度 | |||
|
|
测量范围 |
分辨能力 |
精度 |
|
|
|
0-24mA |
0.1μA |
±（0.068%+19.8μA） |
|
|
|
0-200mA |
1μA |
±（0.068%+171μA） |
|
|
|
备注：电流测量精度也取决并联电阻精度等因素 |
|||
|
|
热电偶测量 | |||
|
|
通道数 | 8 | 总采样频率 | 2.5kHz |
|
|
支持类型 |
T、S、R、N、K、J、G、E、D型 |
||
|
|
测量范围、分辨率、精度 |
|||
|
|
类型 | 测量范围 | 分辨能力 | 精度 |
|
|
T |
-200~400℃ |
0.1℃ |
±0.76℃ |
|
|
S |
-50~1768℃ |
0.1℃ |
±1.98℃ |
|
|
K |
-200~1360℃ |
0.1℃ |
±0.78℃ |
|
|
J |
-210~1200℃ |
0.1℃ |
±0.72℃ |
|
|
E |
-200~1000℃ |
0.1℃ |
±0.73℃ |
|
|
D |
0~2315℃ |
0.1℃ |
±1.85℃ |
|
|
备注：以上理论精度，热电偶测量精度也取决于热电偶精度等级，连线等因素 |
|||
|
|
铂电阻测量 |
|||
|
|
通道数 |
8（差分）/16（单端）（四线制/三线制) |
||
|
|
支持类型 |
100Ω、500Ω、1kΩ |
采样频率 |
2kHz |
|
|
测量范围、分辨率、精度 |
|||
|
|
类型 |
测量范围 |
分辨能力 | 精度 |
|
|
100Ω |
±50℃ |
0.1℃ |
±0.44℃ |
|
|
-100~300℃ |
±0.57℃ |
||
|
|
-238~850℃ |
±1.4℃ |
||
|
|
500Ω |
-100~300℃ |
0.1℃ |
±0.84℃ |
|
|
备注：以上理论精度，铂电阻测量精度也取决于铂电阻精度等级连线等因素 |
|||
采集软件
IW软件功能：
● 设置通道测量条件、运算条件
● 多种滤波功能：高通、低通、带通、带阻
● 联机控制采集过程
● 实时显示与存储数据
● 设置触发：点击控制开始采集、可以根据
通道条件触发
● 测试数据的导出，数据曲线回看
● 支持多种编程开发语言：Excel、Labview、 Dasylab、Origin、C&Visual Basic
Dasylab软件功能：
● 设置输入输出通道测量条件
● 触发功能：条件触发、预/后触发、组合触发、
采样触发、查询触发、继电器触发
● 信号处理：实时FFT、滤波、相关、数据窗等
● 统计功能：峰值、均方根值、直方图、曲
线回归、脉冲分析、计数器
● 显示模式：表格、时间曲线、XY曲线、模拟表、
数字表、状态灯、曲线记录仪
● 运算功能：算术、几何、位运算、微积分、逻辑运算
