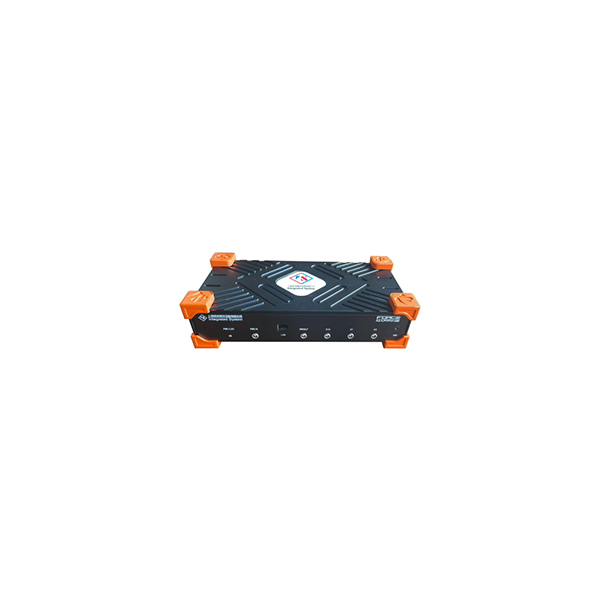

GNET423动态应变采集系统
GNET423动态应变采集系统有GNET430主机+I423动态采集卡组成，是新型一代的多用途动态应变测试系统，其可以扩展至上千通道，应变采样率达68KHz
全国服务热线：138-1892-7163
系统综述
GNET423动态应变采集系统有GNET430主机+I423动态采集卡组成，是新型一代的多用途动态应变测试系统，其可以扩展至上千通道，应变采样率达68KHz
GNET423 系统规格
| 系统组成 | GNET430主机+I423动态应变扩展卡 |
| 主机参数 | 详见GNET主机参数 |
| 通道数 |
8-1000通道以上（采用I423应变采集扩展卡） 单台主机：84通道 4台主机并联：336通道 多台计算机：1000通道以上 |
I423动态应变扩展采集卡规格
I423动态应变扩展采集卡，用于GNET系统的动态应用扩展，将系统升级为动态系统，可进行总采样率为68kHz的动态应变采集卡
| 系统组成 | GNET430主机+I423动态应变扩展卡 |
| 主机参数 | 详见GNET主机参数 |
| 通道数 |
8-1000通道以上（采用I423应变采集扩展卡） 单台主机：84通道 4台主机并联：336通道 多台计算机：1000通道以上 |
| 模拟通道数 | 6个通道/块 | ||||||||||||
| 可测信号 | 应变片、应变片式传感器、载荷传感器、直流电压、直流电流、温度传感器（热电偶、铂电阻）、电位计式传感器 | ||||||||||||
| 支持桥路 | 1/4桥（120和350Ω）、1/2桥、全桥 | ||||||||||||
| 数字通道 | 2个用于计数与内/外触发 | ||||||||||||
| 应变测量 | |||||||||||||
| 通道数 | 6个 | ||||||||||||
| 供桥电压 | 3.3V DC | ||||||||||||
| 总采样频率 | 68kHz | ||||||||||||
| 应变系数 | 默认2.00（可在软件通道设置里进行设置） | ||||||||||||
| 测量范围 | ±6000με/±12000με/±24000με/±48000με | ||||||||||||
| 分辨率 |
0.1με@±6000με；0.2με@±6000με； 0.5με@±24000με；1με@±48000με |
||||||||||||
| 精度 | 0.2%±3με@±2000με0.5%±3με@5000u | ||||||||||||
| 时漂 | 3με@±6000με量程，25℃，24H | ||||||||||||
| 电压测量 | |||||||||||||
| 通道数 | 6个差分通道 | ||||||||||||
| 采样频率 |
113kHz@±5V 98kHz@±1.2V 68kHz@±80mV/±10mV |
||||||||||||
| 非线性 | 0.1%@±5V以内 | ||||||||||||
| 测量范围、分辨率 | |||||||||||||
| 测量范围 | 分辨能力 | 测量范围 | 分辨能力 | ||||||||||
| ±5V | 0.3μV | ±80mV | 0.005μV | ||||||||||
| ±2.5V | 0.15μV | ±20mV | 0.0012μV | ||||||||||
| ±1.2V | 0.07μV | ±5mV | 0.0003μV | ||||||||||
| 热电偶测量 | |||||||||||||
| 支持类型 | T、S、R、N、K、J、G、E、D型 | ||||||||||||
| 采样频率 | 68kHz | ||||||||||||
| 测量范围、分辨率、精度 | |||||||||||||
| 类型 | 测量范围 | 分辨能力 | 精度 | ||||||||||
| T | -200~400℃ | 0.1℃ | ±0.8℃ | ||||||||||
| S | -50~1768℃ | 0.1℃ | ±2.27℃ | ||||||||||
| R | -50~1768℃ | 0.1℃ | ±2.13℃ | ||||||||||
| N | -200~1300℃ | 0.1℃ | ±0.92℃ | ||||||||||
| K | -200~1360℃ | 0.1℃ | ±0.81℃ | ||||||||||
| J | -210~1200℃ | 0.1℃ | ±0.75℃ | ||||||||||
| E | -200~1000℃ | 0.1℃ | ±0.76℃ | ||||||||||
| D | 0~2315℃ | 0.1℃ | ±2℃ | ||||||||||
| 备注：以上理论精度，热电偶测量精度也取决于热电偶精度等级，连线等因素 | |||||||||||||
| 铂电阻测量 | |||||||||||||
| 通道数 | 6（四线制/三线制） | ||||||||||||
| 支持类型 | 100Ω、500Ω、1kΩ | ||||||||||||
| 采样频率 | 1.4kHz | ||||||||||||
| 测量范围、分辨率、精度 | |||||||||||||
| 类型 | 测量范围 | 分辨能力 | 精度 | ||||||||||
| 100Ω | ±50℃ | 0.1℃ | ±0.4℃ | ||||||||||
| -100~300℃ | ±0.52℃ | ||||||||||||
| -238~850℃ | ±1.39℃ | ||||||||||||
| 500Ω | -100~300℃ | 0.1℃ | ±0.97℃ | ||||||||||
| 备注：以上理论精度，铂电阻测量精度也取决于铂电阻精度等级连线等因素 | |||||||||||||
| 电阻测量 | |||||||||||||
| 通道数 | 6 | 采样频率 | 80KHz | ||||||||||
| 测量范围、分辨率、精度 | |||||||||||||
| 测量范围 | 分辨能力 | 精度 | |||||||||||
| 0-100Ω | 6μΩ | ±（0.098%+0.044Ω） | |||||||||||
| 0-10KΩ | 600μΩ | ±（0.235%+0.3Ω） | |||||||||||
| 电流测量 | |||||||||||||
| 通道数 | 6 | 采样频率 | 90kHz | ||||||||||
| 非线性 | 0.1%以内 | ||||||||||||
| 测量范围、分辨率、精度 | |||||||||||||
| 测量范围 | 分辨能力 | 精度 | |||||||||||
| 0-24mA | 0.1μA | ±（0.067%+7μA） | |||||||||||
| 0-200mA | 1μA | ±（0.067%+71μA） | |||||||||||
| 备注：电流测量精度也取决并联电阻的精度等因素 | |||||||||||||
| LCDB-510桥盒与LCDB-510-X桥盒组（X:2-4） | |||||||||||||
| 型号 | LCDB-510（单个）/LCDB-510-X（桥盒组） | ||||||||||||
| 功能 | 连接采集卡,测试应变片及其他传感器信号接入 | ||||||||||||
| 适用于 | I430采集卡、I420、I423采集扩展卡 | ||||||||||||
| 通道数 | 10/20（应变（差分）/单端电压） | ||||||||||||
| 支持信号 | 应变片、应变片式传感器、载荷传感器、直流电压、直流电流、温度传感器（热电偶、铂电阻）、电位计式传感器 | ||||||||||||
| 支持桥路 | 1/4桥（120和350Ω）、1/2桥、全桥 | ||||||||||||
| 传感器供电 | 3.3VDC、5V DC、±12V DC | ||||||||||||
| 接口形式 | 具备螺丝压紧片与焊接端子，可螺丝压紧和焊接 | ||||||||||||
| 组合方式 | 可以固定槽组合成单个，2个，4个多种形式 | ||||||||||||
| 外壳材质 | 铝合金 | ||||||||||||
