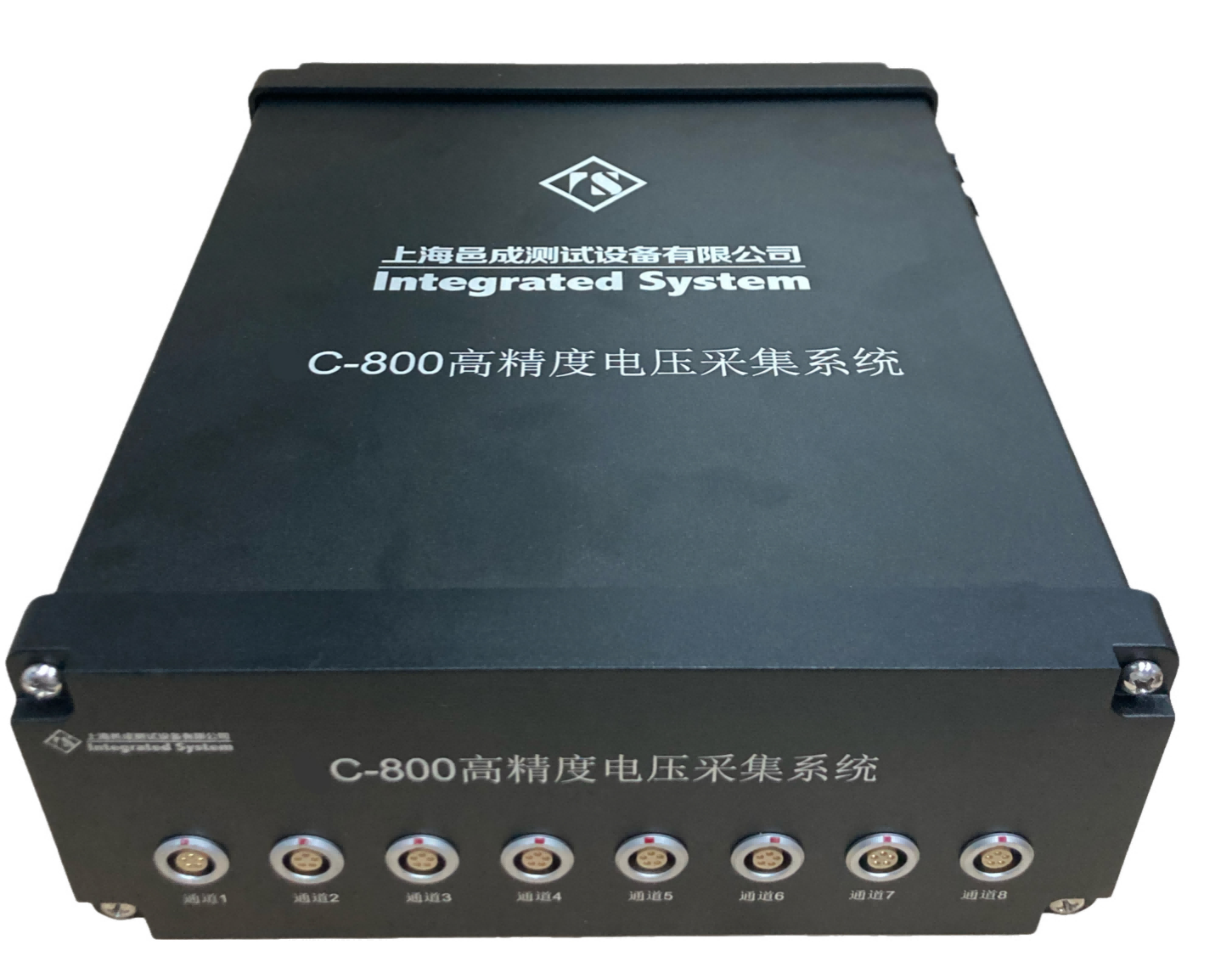

模拟电压量/电流/位移/压力

单台尺寸：240mm×207mm×85mm
适合机械/土木/汽车等结构现场测试
USB通讯，AC220V供电
可多台联机 数百通道同时工作

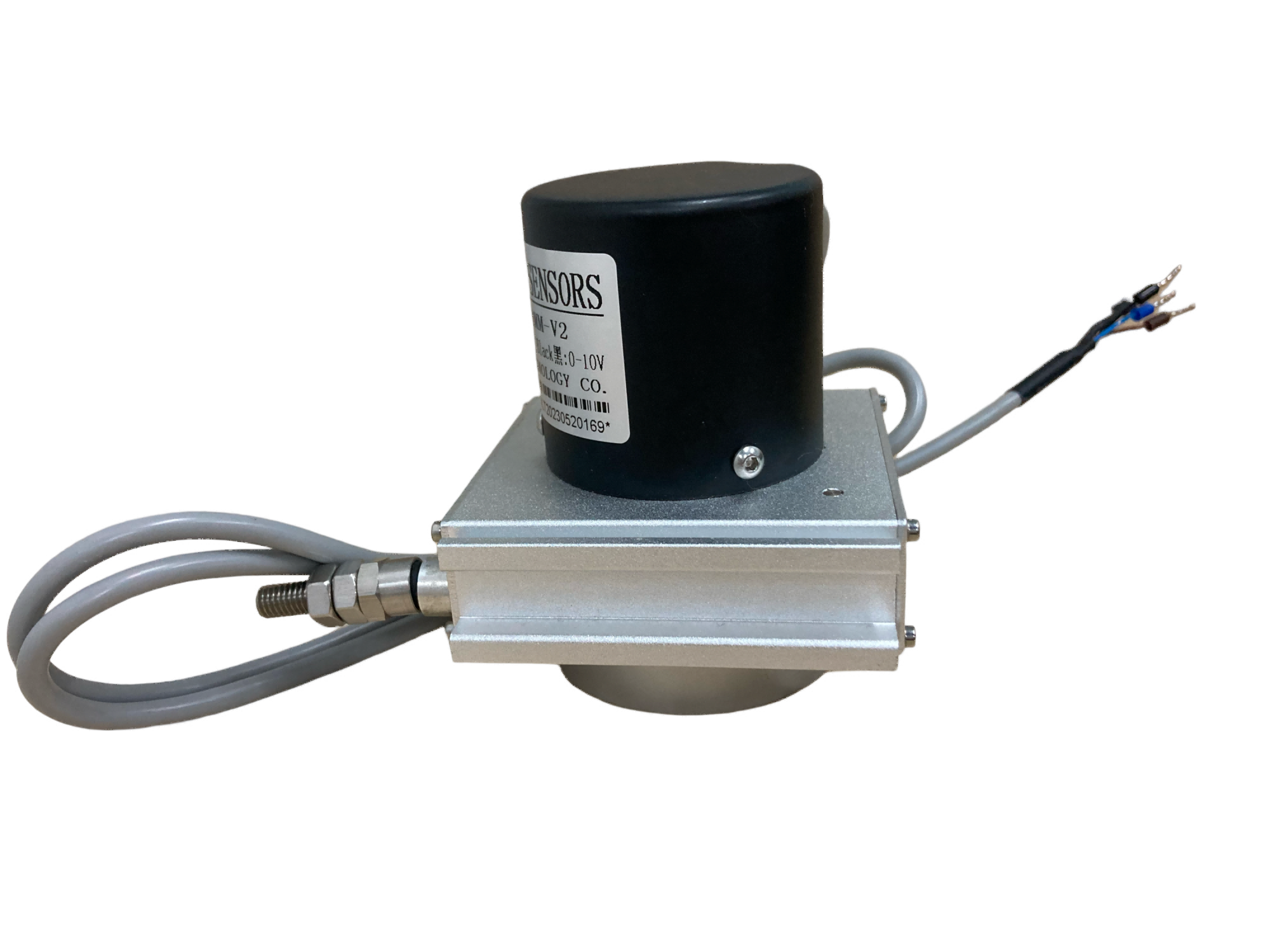

支持电压/电流/位移等各类传感器测量
传感器DC 5V或12V供电
经济实惠，性价比极高

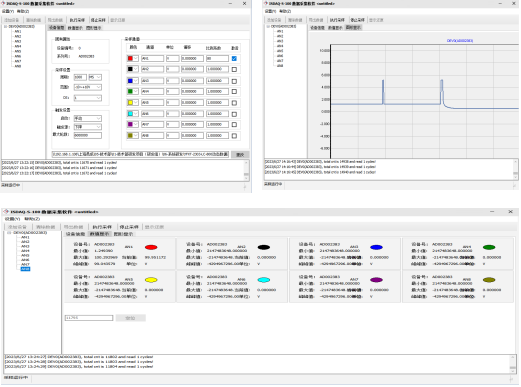

软件功能多样：数据、波形、实时分析

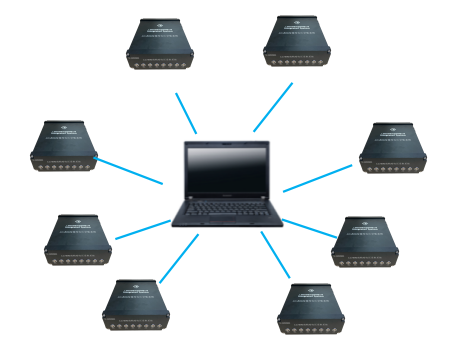

8台分布同时联机

输入端有DB9、BNC、LEMO三种接口

部分典型用户

同济大学，浙江大学，合肥工业大学，浙江理工，哈尔滨工业大学，上海大学，上海交大，北京林业大学、中国机械研究总院，昆明机床，上海中发，同济汽车研究院，清华大学,中船重工第七0二研究所

系统型号

C-800L

C-800M

C-800H

采样率

1KHZ

10KHZ

100KHZ

可测信号

电压信号/电流信号(4-20mA)

量程

0-10V

精 度

1mV

最高分辨率

1uV@±10V

电源供电

AC220V

通道接口

C-800-DB9

通讯接口

USB

扩展能力

多台连机，最多64通道以上同时采集

采样方式

持续采样

配套软件

Mydaqs

数据存储

CSV格式

传感器供电

5-18V DC

稳定性

时漂1mv@±10V量程，25℃，12小时

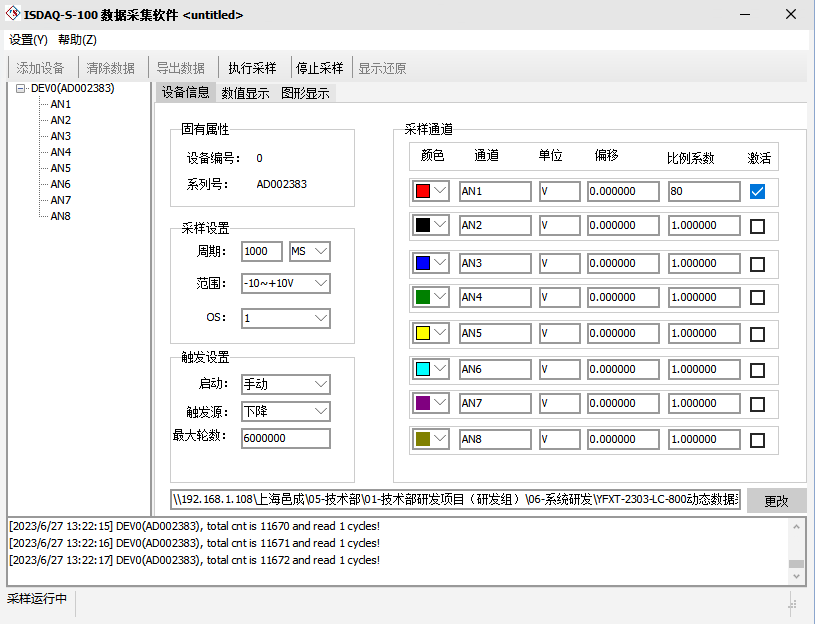

采样设置

周期最大是1000ms（1Hz），最小是8μs（125000），范围可选±10V和±5V OS设置默认

触发设置

手动

采样通道设置

可用设置通道线条的颜色，名称，单位偏移量，比例系数和是否激活该通道。

偏移量和比例系数

最后采集的数据（显示的数据）=比例系数*电压（软件采集的数据）+偏移量

最大轮数

最大采样点数，当采样的点数达到600万时此采样停止

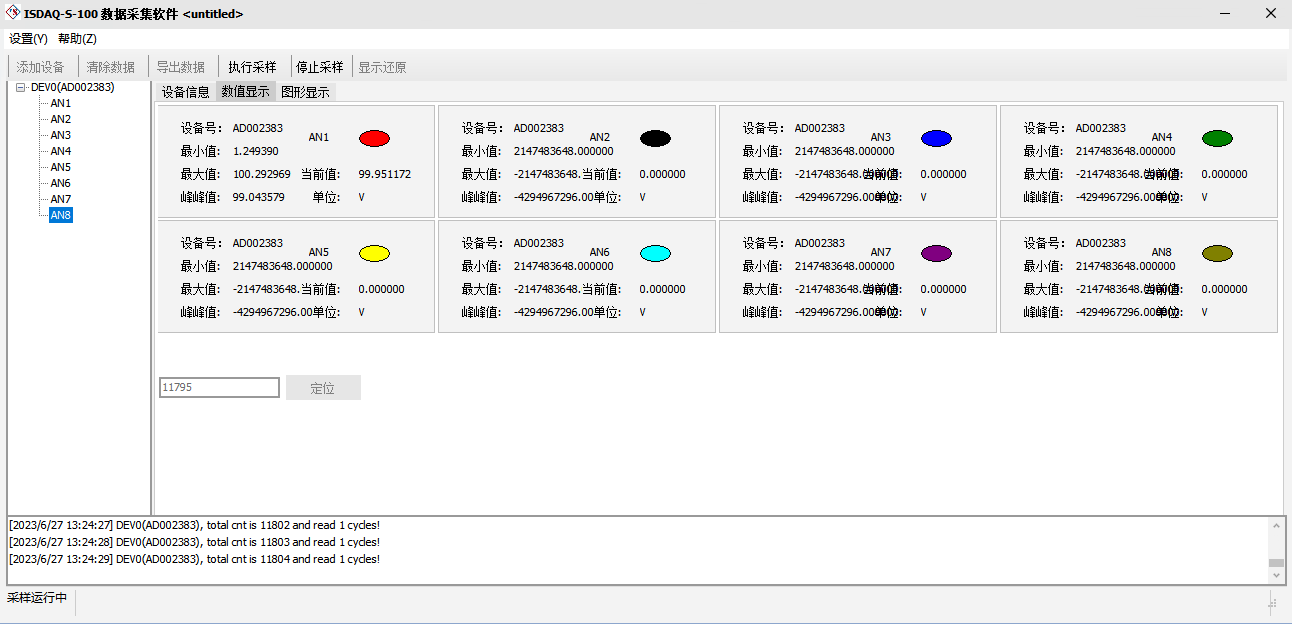

数值显示

显示采集的数据，最大最小值，当前值和峰峰值（最大-最小），单位

定位回放

可以显示第x个点所采集的数据，下方进度条可在停止采集时拖动

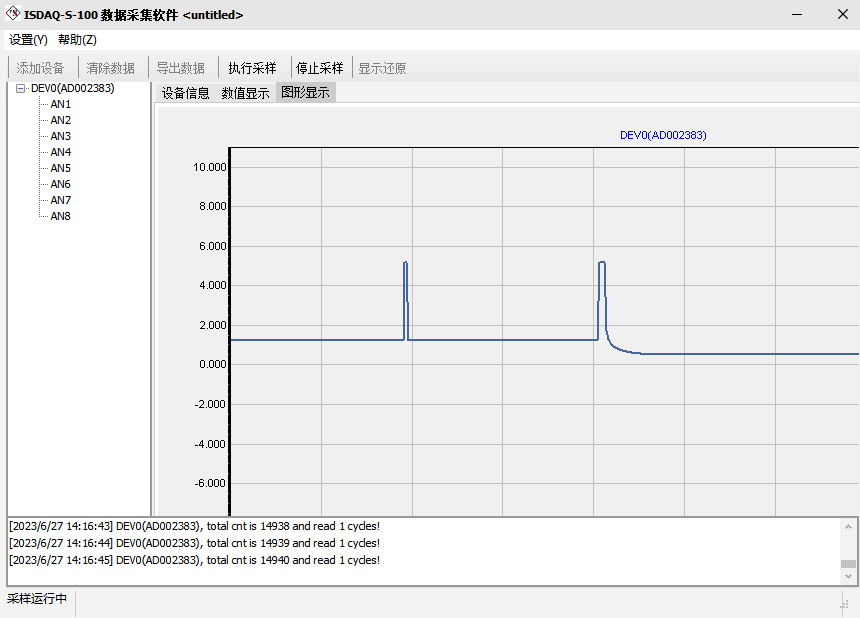

图形显示

显示数据的曲线

采样率0-100khz可设置

量程±5v/±10v可选择

设置手动触发方式

采样次数设置

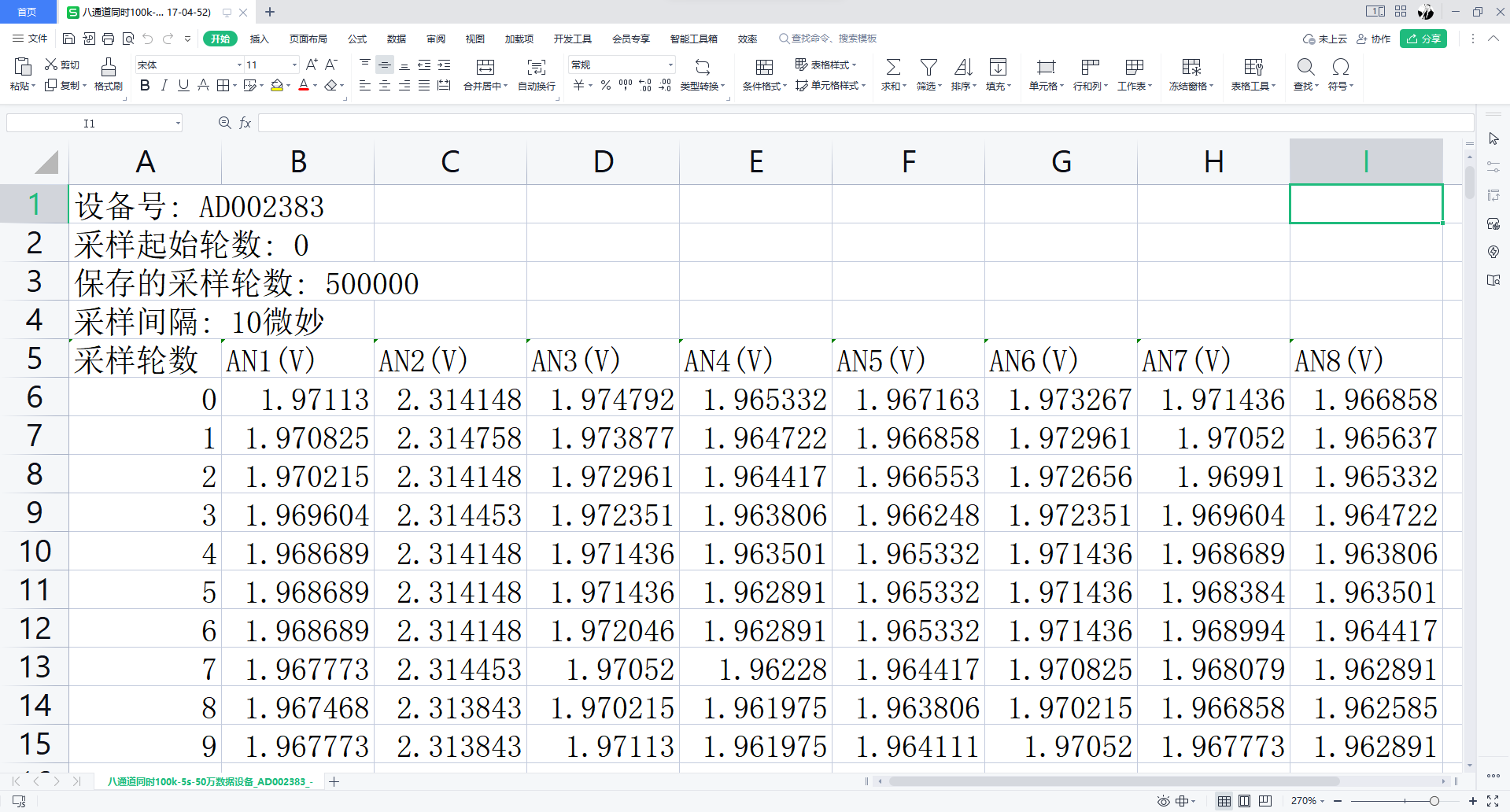

Csv格式数据导出

单位及数据转换设置

实时最大、最小、当前数值显示、图像显示

提供通讯协议，支持LABVIEW等开发
